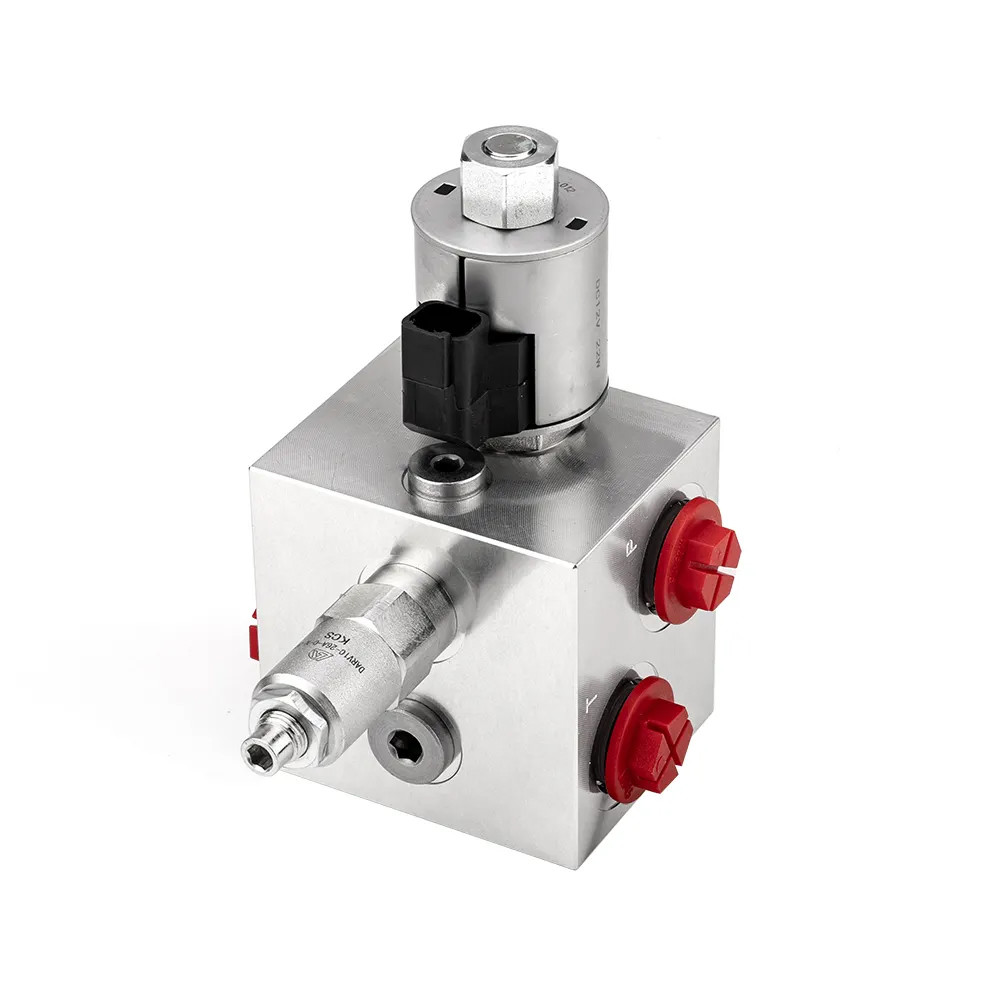

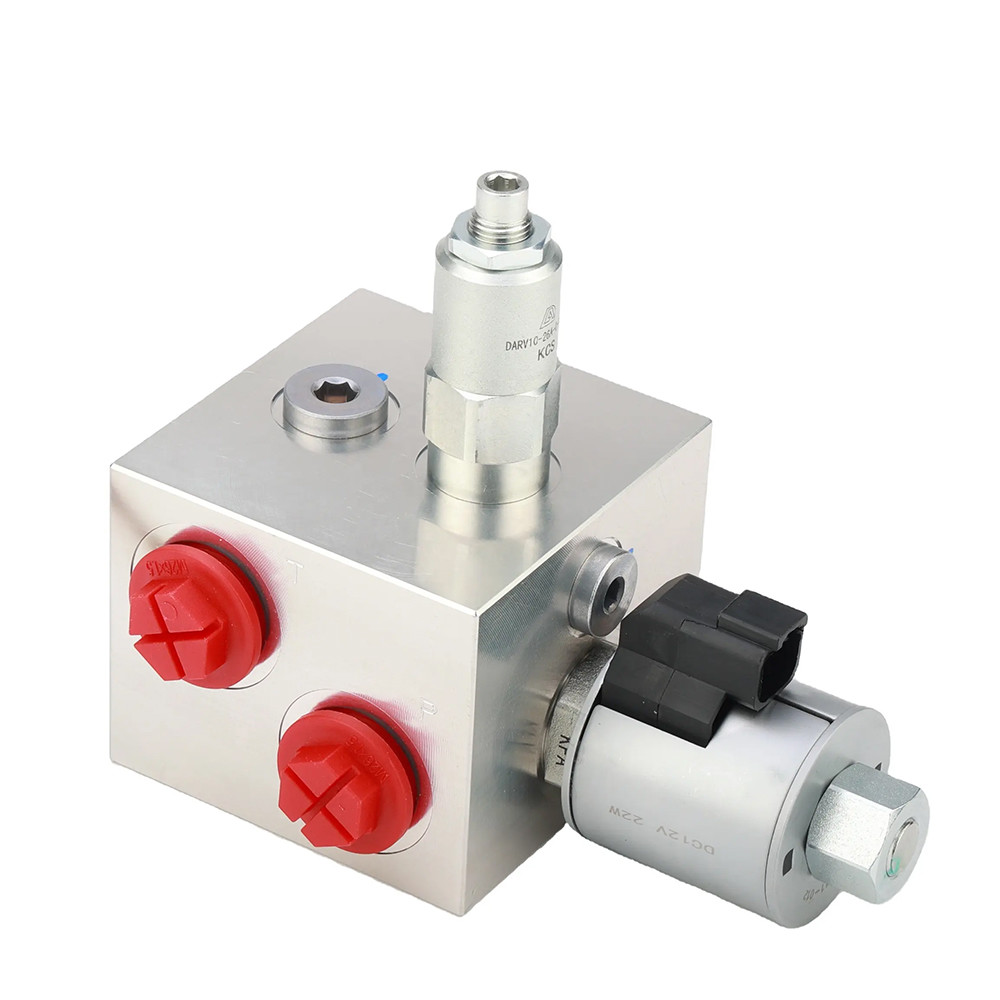

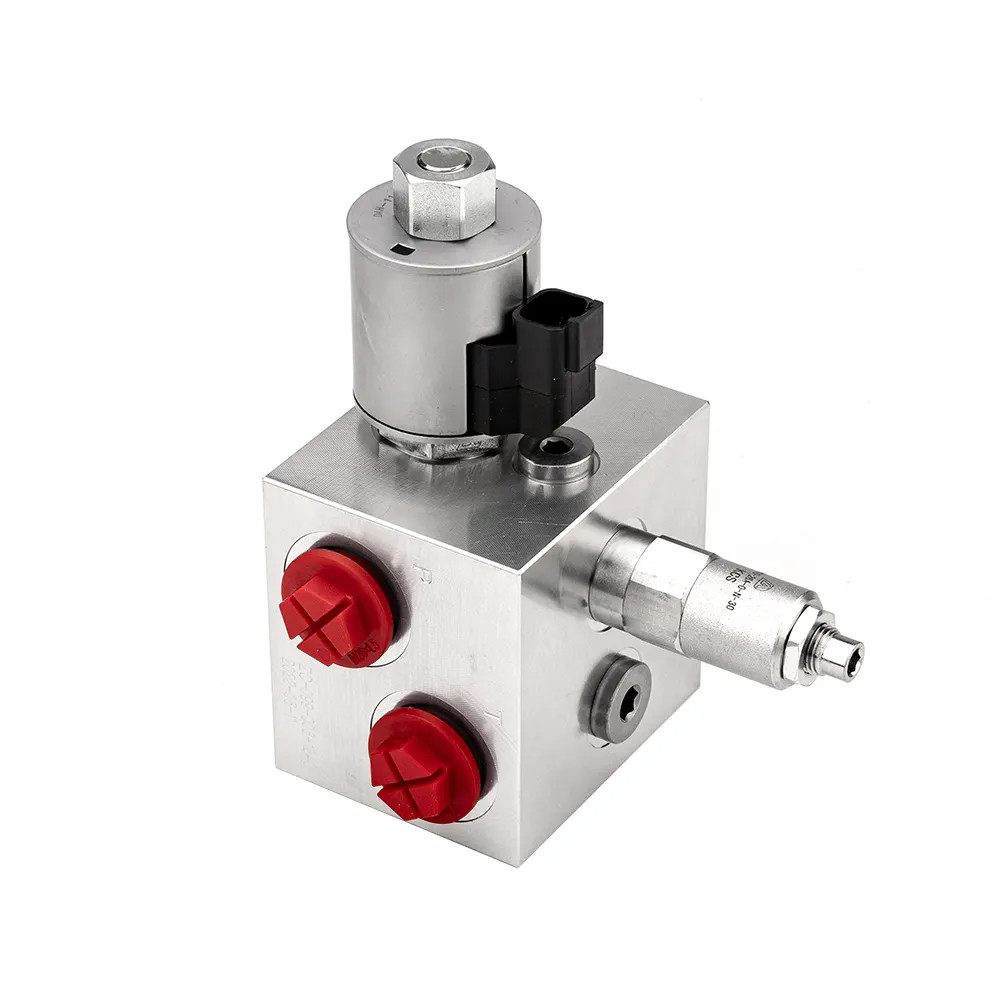

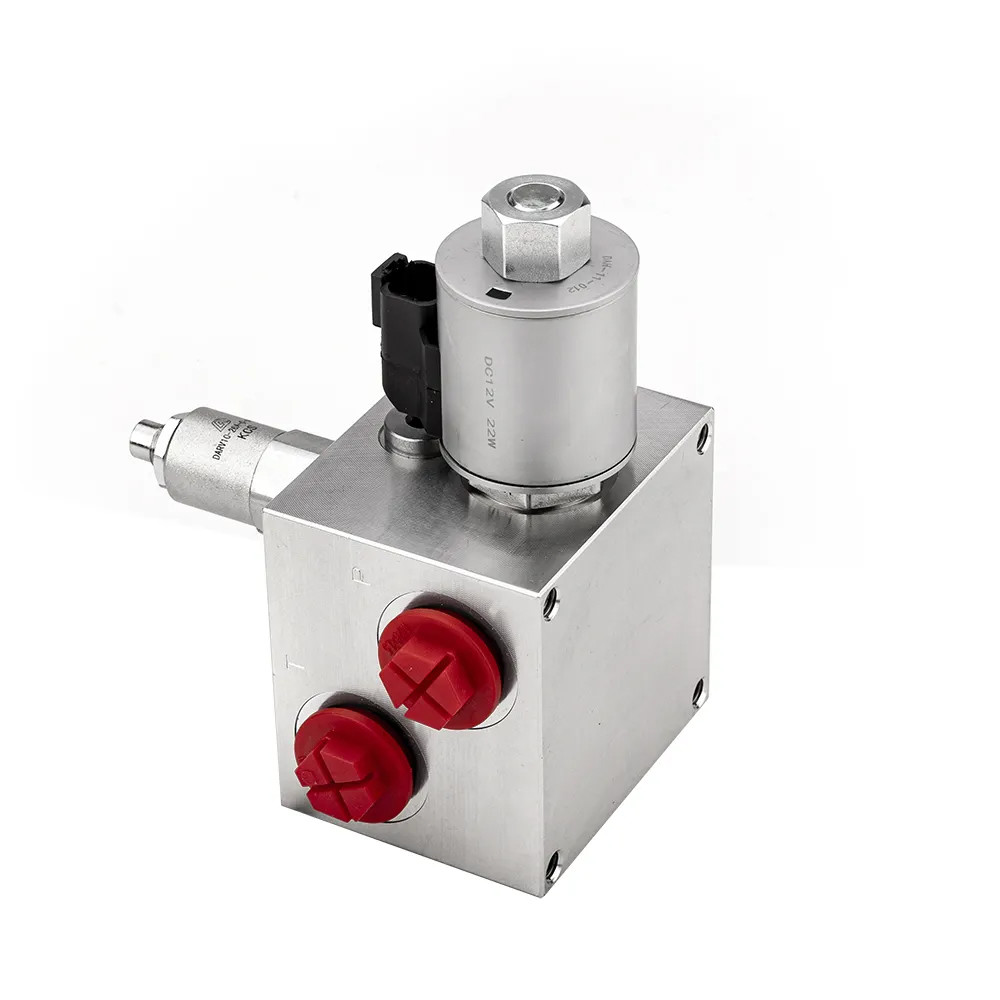

Alüminyum Hidrolik Valf Bloku Solenoid Valf 12V CNC İşleme Servisi

Hidrolik Valf Blok 12V Solenoid Valf Alüminyum Hidrolik CNC İşleme Servisi

Hidrolik valf bloğu, bir sıvının (genellikle hidrolik yağ) basıncını, akışını ve yönünü kontrol etmek için hidrolik bir sistemde kullanılan bir bileşendir.Valf çekirdekleriİşte hidrolik valf blokunun temel çalışma prensibi:

Valf gövdesi: Valf gövdesi, valf bloğunun temel yapısıdır ve hidrolik yağın akışını yönlendirmek için içinde birden fazla kanalı vardır.
Valf çekirdeği: Valf çekirdeği, genellikle valf gövdesinin içindeki kanalların şekline uyan, valf blokundaki hareketli parçadır.Valf çekirdeğinin konumu hidrolik yağın akış yolunu belirler.
Aşağıda birkaç yaygın hidrolik valf ve çalışma ilkeleri verilmiştir:

1. Yön kontrol valfi
Yön kontrol valfleri, hidrolik yağ akışının yönünü kontrol etmek için kullanılır.

Çalışma prensibi: Hidrolik yağ akışının yolu, valf çekirdeğini hareket ettirerek değiştirilir.Valf çekirdeğinin konumu hidrolik yağın hidrolik silindirin bir ucuna veya diğer ucuna akmasını sağlayabilir., böylece piston uzatılır veya geri çekilir.

2Basınç kontrol valfi.
Basınç kontrol valfleri, sistemdeki basıncı düzenlemek veya sınırlamak için kullanılır.

Çalışma prensibi: Bu tip valf genellikle bir yay ve bir valf çekirdeğinden oluşur. Sistem basıncı ayarlanmış değere ulaştığında, hidrolik yağ, valf çekirdeğini açar.yay kuvvetini dengeleme, yağın bir kısmının depoya geri akmasına izin verir veya sistem basıncını istikrarlı tutar.


3Akış kontrol valfi.
Akış kontrol valfi, hidrolik yağın valf üzerinden akışını ayarlamak için kullanılır.
Çalışma prensibi: Akış, valf çekirdeğindeki gazın boyutunu ayarlayarak kontrol edilir. Gaz ne kadar küçükse, daha az akış geçer; gaz ne kadar büyükse, daha fazla akış geçer.


4Geri dönüş vantili.
Ters valf, hidrolik sistemdeki yağın akış yönünü değiştirmek için kullanılır.
Çalışma prensibi: Valf çekirdeğinin konumunu manipüle ederek, yağın giriş ve çıkış portları değiştirilir.böylece aktüatörün hareket yönünü değiştirir (örneğin bir hidrolik silindir veya hidrolik motor).
Kapsamlı çalışma prensibi
Hidrolik yağ girişten valf bloğuna girdiğinde, valf çekirdeğinin konumuna göre farklı kanallara yönlendirilir.
Valf çekirdeğinin konumu genellikle bir elektromanyet, manuel bir joystick, hidrolik veya pnevmatik sinyal gibi harici bir kontrol sinyali ile belirlenir.
Kontrol sinyali valf çekirdeğine etki ettiğinde, valf çekirdeği hareket eder ve böylece hidrolik sistemin çeşitli işlevlerini gerçekleştirmek için belirli bir yağ devresini açar veya kapatır.
Hidrolik valf bloğunun tasarımı, birden fazla fonksiyonu bütünleştirmesini, bağlantı noktalarını ve sızıntı noktalarını azaltmasını ve sistem güvenilirliğini ve verimliliğini artırmasını sağlar.Hidrolik yağın akışını kesin bir şekilde kontrol ederek, hidrolik valf bloğu hidrolik sistemde hayati bir rol oynar.
