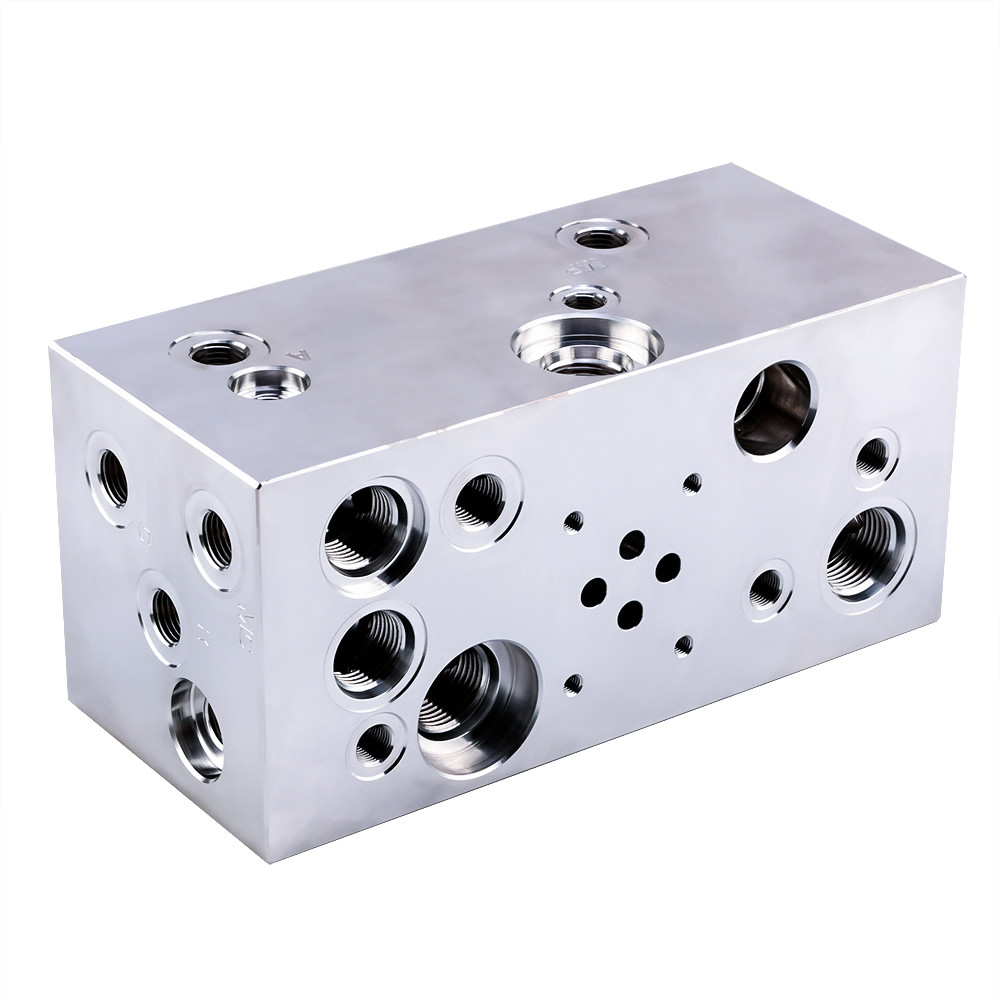

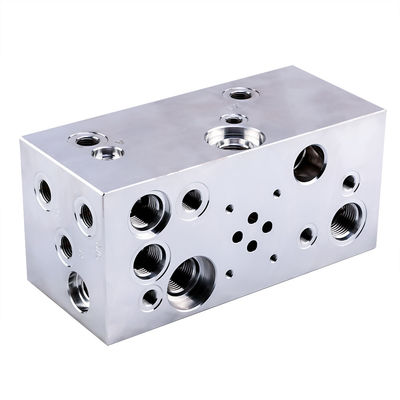

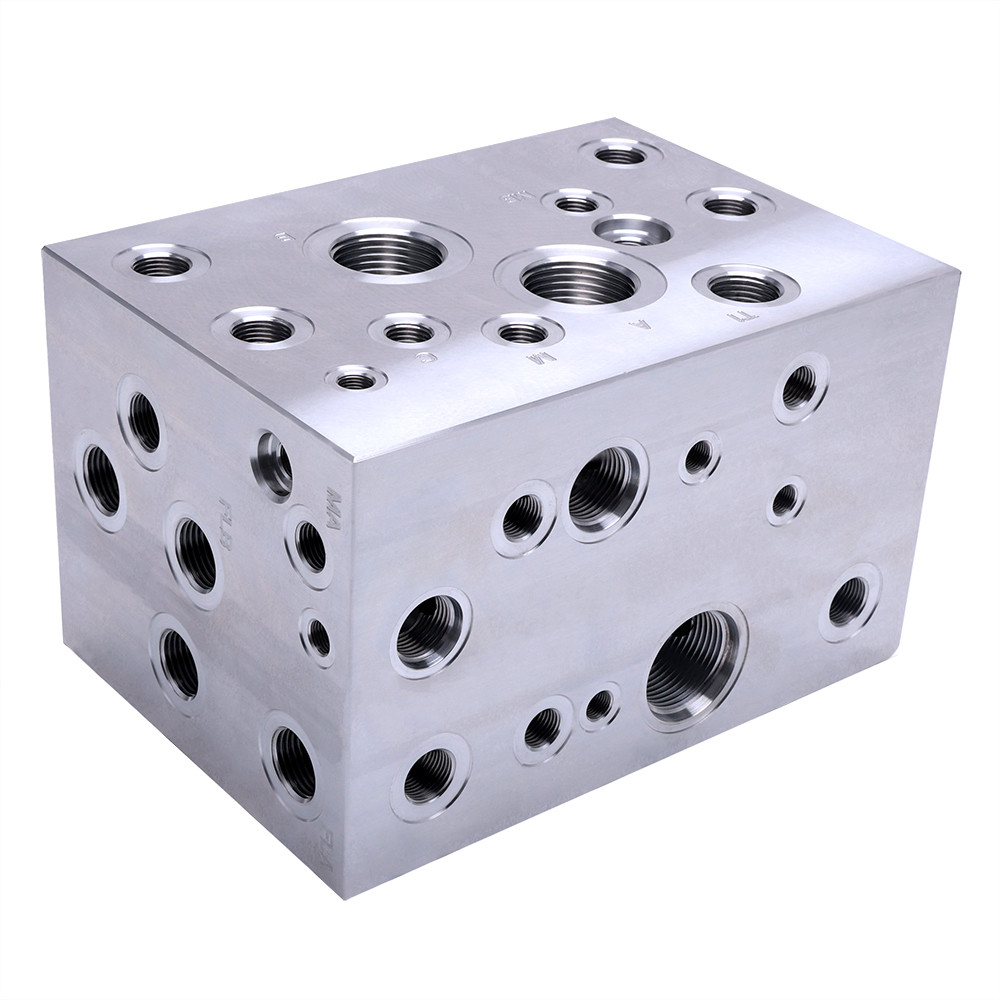

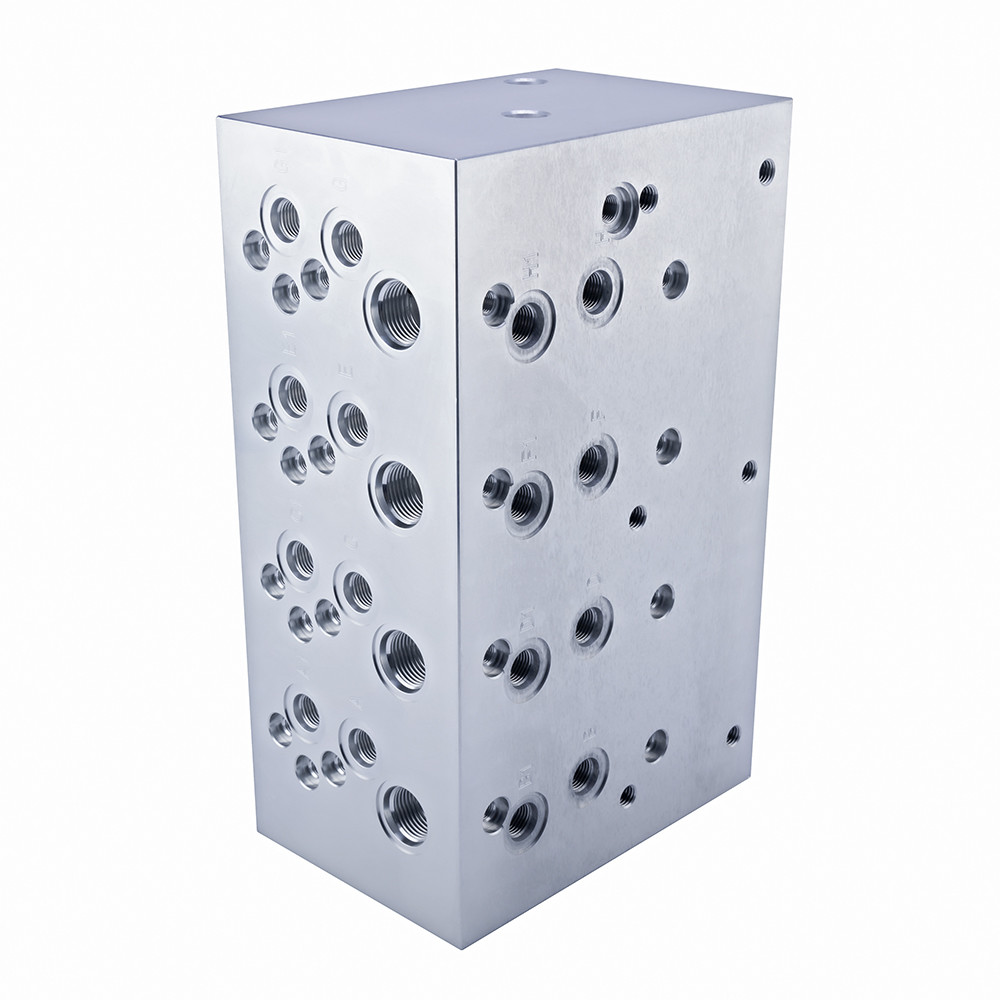

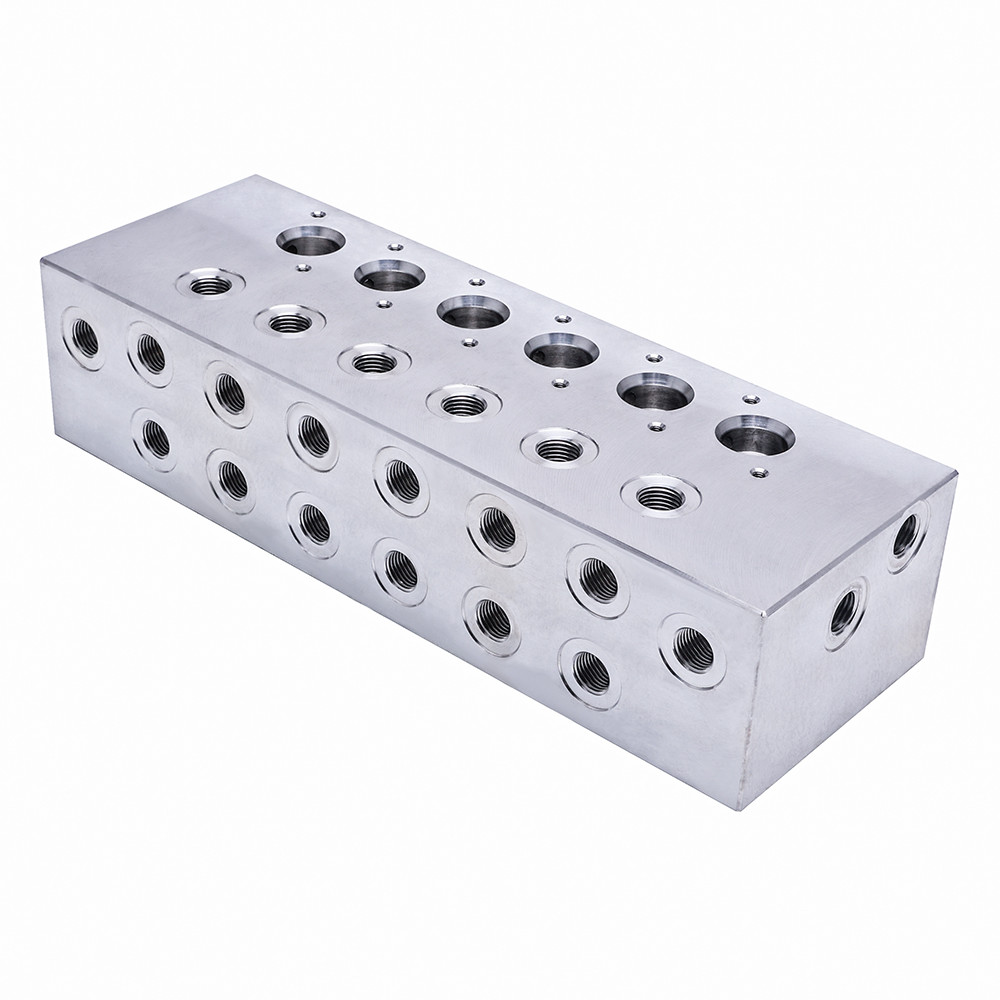

CNC Özel Hidrolik Manifoldların Ekskavatörlerde Uygulanması
Hidrolik valf blokları, ekskavatör hidrolik sistemlerinde merkezi kontrol merkezi olarak hizmet eder, yağ dağıtımını, basınç ve akış düzenlemesini yönetir ve operasyonel mantığı koordine eder. Çoklu valf gruplarını entegre ederek, boru hattı bağlantılarını kolaylaştırır, sızıntı risklerini en aza indirir ve kazma, döndürme ve hareket dahil olmak üzere ekskavatör fonksiyonları üzerinde hassas kontrol sağlar.
Hidrolik Valf Bloğu Tipleri ve İşlevleri
Ana Valf Bloğu - Birincil Makine Operasyon Kontrol Cihazı
Ana valf bloğu, ekskavatörün hidrolik sisteminin çekirdeğini oluşturur, ana yağ devresindeki yönü, basıncı ve akışı doğrudan kontrol ederek kepçe, bom, kol, dönüş platformu ve hareket mekanizmalarını çalıştırır.
- Entegre Bileşenler: Ana yön kontrol valfleri, ana emniyet valfleri, aşırı yük besleme valfleri ve akış kontrol valfleri
- Bom Operasyonu: Ağır yükler altında istikrarlı performans için hızı düzenlerken kaldırma, indirme ve konumlandırmayı kontrol eder
- Kol ve Kepçe Kontrolü: Tutarlı güç için basınç telafisi ile kol uzatma/geri çekme ve kepçe kazma/boşaltmayı koordine eder
- Döndürme Yönetimi: Hidrolik şoku en aza indirmek için tampon valfleri dahil ederken platform dönüş yönünü ve hızını ayarlar
- Hareket Operasyonu: Yüksek-düşük hız değiştirme yeteneği ile sol/sağ palet hareketini bağımsız olarak kontrol eder
- Sistem Koruması: Ana emniyet valfleri maksimum sistem basıncını (30-35MPa) ayarlar, aşırı yük valfleri ise kavitasyonu önler
Pilot Valf Bloğu - Kontrol Sinyal Kaynağı
Düşük basınçlı yağ (2-5MPa) kullanarak, pilot valf bloğu operatör kontrol girişlerini ana yön kontrol valflerini süren hidrolik sinyallere dönüştürür.
- Entegre Bileşenler: Pilot yön kontrol valfleri, pilot emniyet valfleri ve çek valfler
- Operasyon Çevirisi: Mekanik kol yer değiştirmesini orantılı hidrolik kontrol sinyallerine dönüştürür
- Hassas Kontrol: Orantılı ana valf mili yer değiştirmesi yoluyla kademesiz hız düzenlemesi sağlar
- Devre Koruması: Pilot emniyet valfleri aşırı çalışma kuvveti hasarına karşı koruma sağlar
Yardımcı Valf Blokları - Özel Fonksiyon Desteği
Bu valf blokları, belirli yardımcı fonksiyonlar için özel kontrol sağlar ve ana valf bloğu ile birlikte çalışır.
- Döndürme Tampon Valfi: Platform başlatma/durdurma döngüleri sırasında hidrolik şoku azaltır
- Hareket Hız Sınırlama Valfi: Operasyon sırasında hızlı hareketi önlerken verimli geçişe izin verir
- Bom Tutma Valfi: Çökmesini önlemek ve kaldırma güvenliğini sağlamak için bom konumunu korur
- Kırıcı/Kancalı Valf: Kırıcı frekansı ve kancalı çalışma dahil olmak üzere yardımcı alet fonksiyonlarını kontrol eder
Hidrolik Valf Bloğu Malzemeleri ve Seçim Kriterleri
Ekskavatör hidrolik valf blokları, hassas iç geçiş toleranslarını (≤0.02mm) korurken yüksek basınca (30-40MPa), sık titreşime ve yağ korozyonuna dayanmalıdır. Malzeme seçimi, mukavemet, basınca dayanıklılık, işlenebilirlik ve korozyon direncini önceliklendirir.
45# Yüksek Kaliteli Karbon Yapısal Çelik (Birincil Malzeme)
Çekme dayanımı ≥600MPa ve akma dayanımı ≥355MPa ile bu malzeme mükemmel işlenebilirlik ve maliyet etkinliği sunar. Isıl işlem, HB220-250 sertliği elde ederken honlama, yağ geçişi pürüzlülüğünün ≤0.8μm olmasını sağlar. Ekskavatör ana ve pilot valf bloklarının %90'ından fazlasında kullanılır.
27SiMn Alaşımlı Yapısal Çelik (Yüksek Basınç Uygulamaları)
Çekme dayanımı ≥835MPa ve üstün darbe tokluğu sağlayan bu alaşım, ağır hizmet uygulamalarına uygundur. Isıl işlem ve lokal yüzey sertleştirme (HRC50-55) aşınma direncini artırır. Büyük ekskavatörler (20+ ton) ve kırıcıya özel valf blokları için idealdir.
Alüminyum Alaşım (Hafif Çözümler)
6061-T6 alüminyum, eloksal işleminden sonra mükemmel korozyon direnci ile çeliğin 1/3 ağırlığını sunar. Çekme dayanımı daha düşük olsa da (≥310MPa), ≤20MPa'da çalışan daha küçük ekskavatörler (6 tonun altında) için pilot ve yardımcı valf bloklarında iyi hizmet verir.
Paslanmaz Çelik (Korozyona Dayanıklı Uygulamalar)
304 veya 316 paslanmaz çelik, zorlu ortamlarda olağanüstü korozyon direnci sağlar. Daha düşük sertlik ve daha yüksek işleme karmaşıklığına rağmen, madencilik, kıyı ve aşındırıcı uygulamalarda valf blokları için esastır.
Üretim Özellikleri
| Proses |
CNC frezeleme, delme, kılavuz çekme, taşlama, parlatma, çapak alma |
| Tolerans |
±0.002-±0.005 veya müşteri özelliklerine göre %100 QC denetimi ile |
| Yüzey İşlemi |
Kumlama, eloksal, toz kaplama, kaplama, parlatma, elektroforez, galvanizleme, PVD kaplama |
| Test Ekipmanı |
CMM, yükseklik ölçer, mikrometre, tapa mastar, sertlik test cihazı, pürüzlülük ölçümü |
| Şartname |
Çizim ve numuneleri kesinlikle takip eden OEM hizmeti |
| Uygulama |
OEM CNC işleme, madencilik aksesuarları, makine bileşenleri, kamyon parçaları, oto parçaları, endüstriyel bileşenler |
| Çizim Formatı |
2D (PDF/CAD) 3D (IGES/STEP) |
Kalite Güvencesi ve Üretim Yetenekleri
- Yapılandırılmış yönetim sistemleri altında çalışan yüksek vasıflı iş gücü
- Tüm müşteri sorularına hızlı yanıt ve destek
- Ürün kalitesini sağlayan 10 yılı aşkın profesyonel üretim deneyimi
- Hacim gereksinimlerini karşılamak için önemli üretim kapasitesi
- Hijyenik üretim ortamlarında korunan sıkı kalite standartları
- Kapsamlı kalite kontrol süreci:
- Gelen Kalite Kontrol (IQC) - Hammadde doğrulaması
- Proses İçi Kalite Kontrol (IPQC) - Üretim aşaması denetimleri
- Son Kalite Kontrol (FQC) - Bitmiş ürün doğrulama
- Giden Kalite Kontrol (OQC) - %100 sevkiyat öncesi denetim
- Özel satış sonrası hizmet ve destek
Özet
Hidrolik valf bloğu tasarımı ve malzeme seçimi, fonksiyonel gereksinimleri operasyonel koşullarla birleştirir. Ana valf blokları, 45# veya 27SiMn çeliği kullanarak mukavemet ve basınca dayanıklılığı önceliklendirir, pilot valf blokları hassasiyet ve maliyeti 45# çeliği ile dengelerken, yardımcı valf blokları alet bağlantısı ve ağırlık dikkate alınarak çelik veya alüminyum kullanır. Isıl işlem ve honlama dahil olmak üzere işleme teknikleri performansı kritik olarak etkiler, burada yetersiz yağ geçişi hassasiyeti veya yüzey kalitesi operasyonel sorunlara ve sızıntıya yol açabilir.
